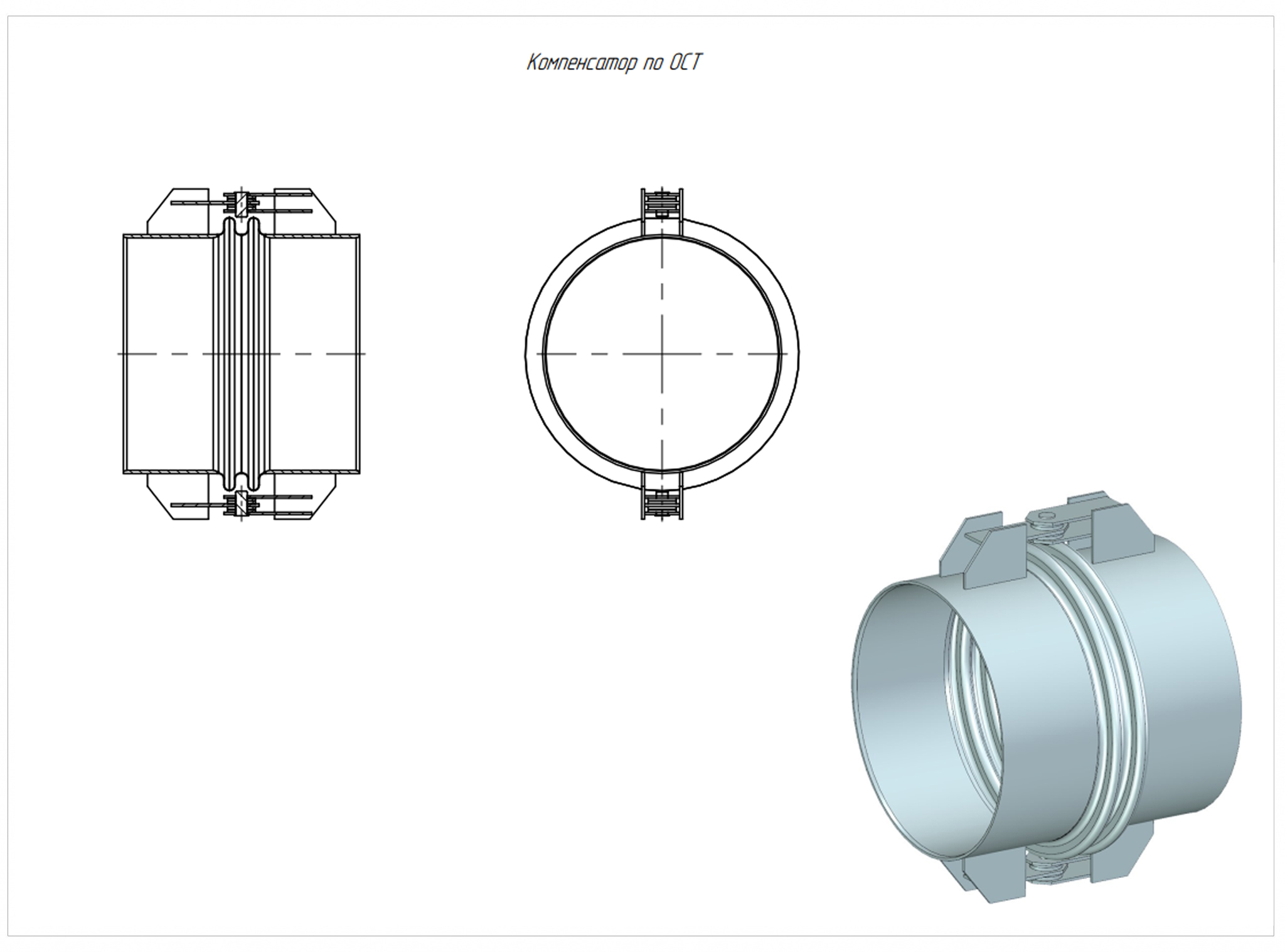

Помимо стандартных линзовых компенсаторов типа ОСТ или КЛО, наша компания производит и более редкие модели, такие как по серии МВН, МН, ЛОК и ЛФОК.

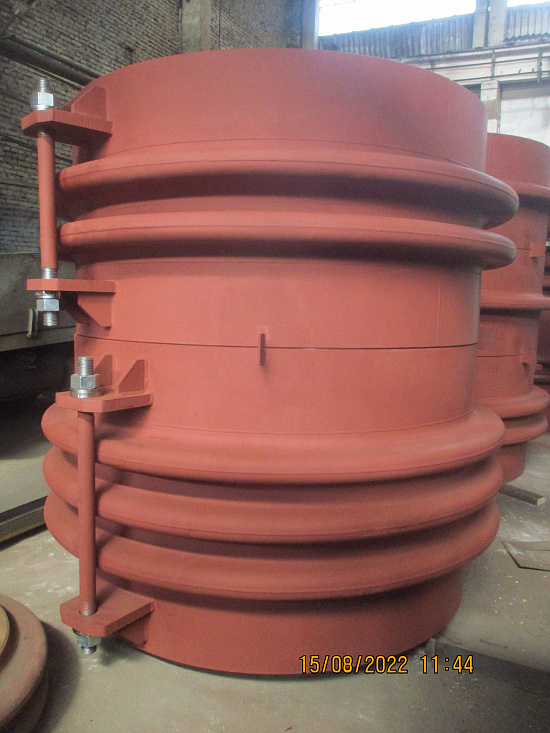

Компенсаторы по нормали машиностроения МН 2894-62 представляют собой компенсаторы линзового типа с внутренним стаканом (обечайкой). В зависимости от необходимых компенсаторы изготавливаются с различным числом линз (от одной до четырех). Диапазон диаметров: 100 - 2400 мм, диапазон давлений: 0.2, 1, 2.5, 4, 6 кгс/см2. Данные компенсаторы можно применять и на давление 7 кгс/см2 с температурой до 200С.
Пример условного обозначения МН: Компенсатор 2,5-600-2-Д МН 2894-62, где:
2,5 – давление, кгс/см2
600 – условный диаметр, мм
2 – количество линз
Д – дренажная трубка
Компенсаторы по серии МВН имеют такую особенность, что они изготавливаются без направляющих патрубков на давление 0,1 МПа, 0,25 МПа, 0,4 МПа, 0,6 МПа и с диаметрами от 100 до 1400 мм в следующих исполнениях:
-
Однолинзовые МВН 195-63 (БК-590902 СБ)
-
Двухлинзовые МВН 198-63 (БК-590903 СБ)
-
Трехлинзовые МВН 201-63 (БК-590904 СБ)
Пример условного обозначения МВН: Компенсатор 1200-0,4-3 16 МВН 201-63, где:
-
1200 – условный диаметр, мм
-
0,4 – давление, МПа
-
3 – количество линз
-
16 – номер компенсатора по МВН
Компенсаторы ЛОК и ЛФОК – это линзовые осевые компенсаторы (ЛОК) и линзовые осевые компенсаторы с фланцами (ЛФОК).
